Construção do sensor de partículas atmosféricas
13
Novembro
2018
Construção do detector de partículas atmosféricas
Segundo o projecto Luftdaten. Como alterações apenas substituí o DHT22 original pelo sensor BME280 (temperatura + humidade + pressão atmosférica) e o NodeMCU por um WemosD1.
Ligações:
| BME280 | WemosD1 | |
|---|---|---|
| VCC | -> | 3V3 |
| GND | -> | GND |
| SCL | -> | D4 (GPIO2) |
| SCA | -> | D3 (GPIO0) |
| SDS011 | WemosD1 | |
|---|---|---|
| TXD | -> | D1 (GPIO5) |
| RXD | -> | D2 (GPIO4) |
| GND | -> | GND |
| 5V | -> | 5V |

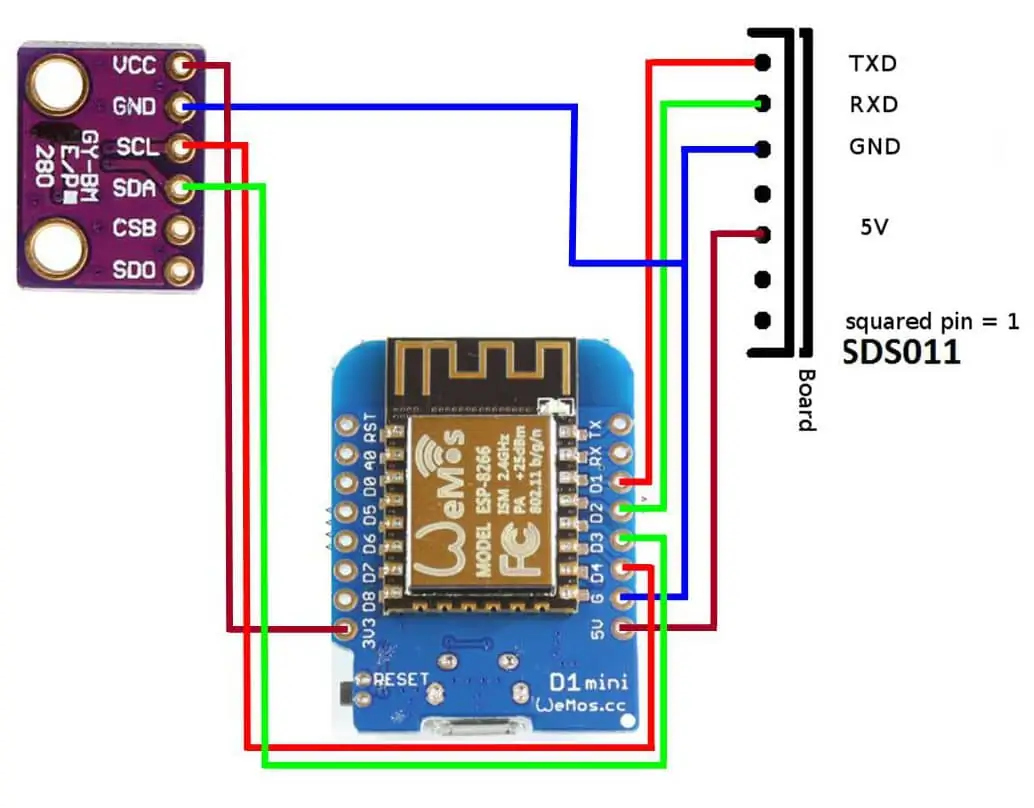

Ou algo como isto:
O software é instalado seguindo as instruções em Luftdaten
